مبدل حرارتی استیل چیست و چه کاربردی دارد؟
مبدل حرارتی استیل چیست و چه کاربردی دارد ؟ یکی از مهم ترین و پر کاربرد ترین تجهیزات انتقال حرارت مبدل حرارتی است. این محصول دارای کارکرد بسیار ساده‌ای است. می‌توان گفت در تمامی بخش‌های صنعت کاربرد دارد. مبدل حرارتی استیل در موتورخانه‌های گرمایشی برای انتقال حرارت و تامین آب گرم نیز مورد استفاده قرار می‌گیرد.
روش عملکرد این محصول به این صورت است که یک سیال با دمای بالاتر وارد سیستم می‌شود و یک سیال دیگر در بخش دیگر به سیستم وارد می‌شود. در راستای تماس این دو سیال با هم انتقال حرارت انجام می‌شود. مبدل حرارتی استیل در اندازه‌های مختلف تولید می‌گردد. این محصول توجه به جدول بازدهی که دارد، طول عمر بالاتری نسبت به مبدل‌های حرارتی مسی دارد. از این محصول در شیلات، آکواریم‌ها و بسیاری صنایع دیگر نیز استفاده می‌کنند.
مبدل حرارتی استیل
مبدل حرارتی پوسته و لوله، همانطور که از اسمش مشخص است از 2 بخش اصلی تشکیل شده است:
- پوسته یا همان بدنه اصلی مبدل را طبق استاندارد از جنس‌های مختلف می‌توان تولید کرد.
- لوله‌های مبدل که به صورت‌های مختلف در بدنه یا همان shell قرار می‌گیرد.
مبدل حرارتی از بخش‌های دیگری مثل اتصالات، نازل‌ها، در صورت نیاز کلگی‌های مبدل تشکیل شده است. مبدل حرارتی پوسته و لوله طبق استاندارد TEMA که مخفف ( Tubular exchanger manufacturers association) طراحی و تولید می‌شوند.
جنس بدنه و لوله‌های مبادل‌های گرمایی استیل
مبدل حرارتی پوسته و لوله با استفاده از متریال مختلف طبق شرایط سیستم طراحی و تولید می‌گردد. در انتخاب جنس بدنه و لوله‌ها در حالت کلی و عمومی تنها یک پارامتر تاثیر دارد آنهم نوع سیال است. با توجه به میزان اسیدی یا بازی بودن سیال ورودی و خروجی در مبدل تعیین می‌شود. همچنین استانداردهای مختلف هم حدود استفاده از متریال مختلف را مشخص می‌کنند. مثلا برای صنایع غذایی ۳۰۴ و برای صنایع شیمیایی ۳۱۶ توصیه شده است.
در مبدل‌های گرمایی می‌توان از آلیاژ استنلس استیل استفاده کرد. مبدل‌های حرارتی استیل با آلیاژ‌های استیل با کلاس 304، 310، 316 تولید می‌گردد. برای انتخاب سایز و جنس لوله انتقال حرارت و واکنش لوله‌ها در مقابل سیال نیز مورد نظر قرار می‌گیرد. می‌توان از لوله‌های فین دار استفاده کرد. لوله‌های فین دار می‌تواند معمولا برای اواپراتورها استفاده می‌شود که شامل افزایش بازدهی انتقال حرارت می‌گردد.
مشخصات فنی انواع مبدل‌های حرارتی استیل
مبدل حرارتی استیل کلیک صنعت توسط کلیک صنعت دارای مشخصات زیر است و در نمونه‌های دیگر نیز متناسب با نیاز شما قابل تولید می‌باشد :
- پوسته این محصول از جنس آلیاژ استنلس استیل 304 یا 316 تولید می‌گردد .
- لوله‌های داخل تک پاس است .به مبدل‌های‌های حرارتی تک پاس مبدل‌های E-type نیز می‌گویند. مبدل‌های حرارتی استیل قابل در تولید در نمونه‌های U-type که لوله‌ها به صورت رفت و برگشت قرار می‌گیرد نیز هست.
- اتصالات از نوع NPT رزوه ای است . اتصالات رزوه ای یا همان threaded fittings در کلاس‌های 2000،3000،6000 تولید می‌شوند که باتوجه به شرایط سیستم و طراحی برای ساخت مبدل قابل استفاده است.
- این محصولات قابل اتصالات به انواع دیگ و فیلتر شنی و تجهیزات دیگر موتور خانه است.
- برای فشار کاری 10 بار تولید می‌گردد ( قابلیت ساخت برای فشار بالاتر و دیگر سیستم‌ها نیز است.)
- این محصول از طرفیت 20 تا 200 کیلووات تولید می‌شود.
- سطح حرارتی این مبدل‌ها فوت مربع است.
- مبدل‌های حرارتی استیل فضای کمتری را نسبت به نمونه‌های مسی اشغال می‌کند.
قیمت مبادله‌کن‌های حرارت پوسته و لوله
در ساخت و تولید مبدل‌های حرارتی پارامترهای مختلفی روی قیمت تاثیر گذارند. روش‌های طراحی، مواد اولیه مرغوب و مناسب، روش‌های تولید که شامل جوشکاری، مونتاژ و موارد دیگر است، تاثیر بسیار زیادی روی قیمت دارند. حتی نوع و جنس اتصالاتی که به بدنه مونتاژ می‌شوند نیز یکی از عواملی است که روی قیمت تاثیر گذارند.
شما می‌توانید برای طراحی، ساخت و فروش تمامی مبدل‌های حرارتی و تجهیزات انتقال حرارت با مشاوران ما تماس بگیرید.
مبدل اسپانیایی فلنجی
یکی از انواع مبدل‌های حرارتی استخر مبدل‌های طرح اسپانیایی فلکسینوکس است. مبدل‌های حرارتی اسپانیایی که دارای یک بدنه اصلی و دو عدد کپ هستند. این کپ‌ها یا همان head از طریق فلنج به بدنه متصل شده‌اند. مبدل حرارتی اسپانیایی از نوع مبدل‌های آب به آب است . یعنی ورودی قسمت پوسته و لوله هر دو آب هستند. ورودی آبگرم را می‌توان روی پوسته یا لوله تنظیم کرد. این مبدل از نوع مبادله کن‌های حرارتی پوسته و لوله است.
جدول مشخصات مبدل حرارتی استیل استخر

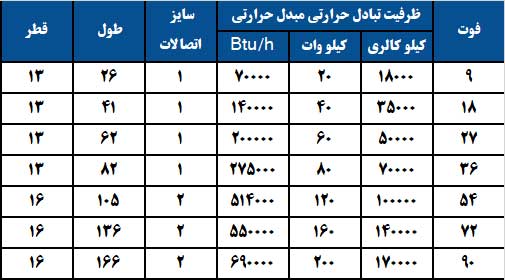

در جدول زیر، مشخصات مختلف مبدل‌های حرارتی استیل به طور کامل آورده شده است. مانند قطر، طول و سایز اتصالات. باید دقت داشته باشید که این اطلاعات بر مبنای دمای ورودی از قسمت دیگ به میزان 90 درجه سانتیگراد است. در صورتی که دمای ورودی دیگ کمتر باشد، باید ضریب اصلاح در این مبدل‌های حرارتی در نظر گرفته شود.
