نحوه ساخت کویل مسی
شرکت آسیا مخزن تولید کننده انواع کویل مسی و مبدل های حرارتی پوسته و لوله مسی میباشد که تمامی تولیدات خود در این زمینه را با گارانتی ارائه میدهد.
کویل های مسی در ابعاد وسایز های مختلفی تولید میشوند که هرکدام برای مبدل های مسی مختلفی کاربرد دارند.
لوله های مسی بطور رول و حلقه میباشند که برای ساخت کویل ابتدا لوله ها را در ابعاد مختلف برش می‌زنیم و سپس آنها را صاف میکنیم، بعد از آن لوله ها توسط قالب های خمکاری خم میشود و در انتها بطور منظم درون صفحه جا زده میشود و اکسپند میشوند که در ادامه بطور کامل به آن میپردازیم.
بطور مثال کویل مسی 30 فوت برای منابع کویل دار 1200 لیتری عمودی و افقی و در مبدل پوسته و لوله مسی برای گرمایش استخر با ظرفیت 50.000 لیتر کاربرد دارد.
کویل مسی عموما وظیفه افزایش دمای آب را به عهده دارد و بصورت رفت و برگشت و خطی مورد استفاده قرار میگیرد تا بیشترین بازدهی را در کمترین زمان تحویل بدهد.
سایز لوله های مسی در مبدل و منابع کویلی ، 3/4 اینچ (19.05) است و با ضخامت 0/7 ، 0/9 و 1/24 با توجه به فشار کاری و بخار ورودی قابل تولید میباشد.
واحد اندازه گیری سطح حرارتی کویل مسی فوت( ft ) میباشد که در منابع کویل دار با توجه به ظرفیت و مقدار آب مصرفی ساختمان محاسبه شده و از یک یا دو کویل در مخزن استفاده میشود.
برای بالابردن دمای آب در منابع کویلی و مبدل های استخر و جکوزی میبایستی سطح حرارتی کویل را افزایش داد تا آب زودتر به درجه بالاتر برسد.
بعنوان مثال برای استخر با ظرفیت 100 متر مکعب آب باید از کویل مسی 65 الی 70 فوت استفاده کرد، اما اگر می‌خواهیم زودتر به نتیجه مطلوب برسیم و در زمستان هم آب استخر گرم باشد،میبایستی 10 الی 15 فوت سطح حرارتی کویل را افزایش داد.
بطور ساده تر مثلاً در یک ساختمان 12 واحدی باید از یک مخزن 1200 لیتری کویل دار با سطح حرارتی 30 فوت استفاده کنیم،
ولی بدلیل عدم فضای کافی در موتورخانه یا محدودیت درب و راهرو ورودی باید از مخزن 800 لیتری با کویل مسی 23 فوت استفاده کنیم، در این مواقع باید سطح حرارتی کویل را از 23 فوت به 35 فوت ارتقاء بدهیم تا آب خیلی سریعتر به درجه حرارت بالا برسد و کمبود لیتراژ و ظرفیت مخزن را جبران کند .
نوع قرار گیری لوله‌های مسی در کویل های مسی چگونه است ؟

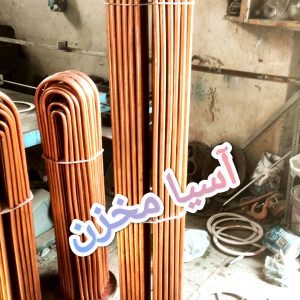

به طور کلی کویل های مسی در مبدل‌های حرارتی پوسته و لوله دارای لوله‌های رفت و برگشتی هستند که U-type نامیده میشود. دلیل استفاده از لوله‌های یو شکل، کم کردن دقت مورد نیاز برای ساخت این تجهیزات است. کویل مسی در منابع کویلدار و مبدل های حرارتی در دو مدل 2 پاس و 4 پاس تولید میگردد.
در بعضی مواقع هم برای خنک کاری روغن و سیال با حرارت بالا از مبدل با کویل های مسی دو سر صفحه که بصورت خطی و مستقیم کار میکنند استفاده میشود تا زودتر به نتیجه مطلوب برسند.
نحوه ساخت بدین صورت است که لوله‌ها به روی یک تیوب شیت یا صفحه قرار می‌گیرند. بطوری که لوله ها داخل صفحه اکسپند یا پرچ میشوند و باید روی مخزن یا پوسته مبدل یک عدد فلنج نصب شده باشد تا بتوانیم کویل روی آن نصب کنیم و داخل مخزن یا مبدل قرار بدهیم.
برای نصب یک کویل باید ابتدا واشر پلاستیکی را به روی فلنج بچسبانیم و یک واشر هم روی صفحه کویل قرار دهیم، سپس کویل را درون مخزن و روی فلنج جا می‌زنیم و بعد درپوش چدنی را روی کویل قرار میدهیم، سپس با پیچ و مهره و واشر فنری اقدام به سفت کردن و بستن آن به فلنجی که به مخزن جوش خورده میکنیم. حال فلنجی بودن و پیچ و مهره ای بودن کویل و درپوش آن قابلیت بازشدن و نظافت با اسید را برای شما فراهم میکند.
بصورتی که کویل به صورت تک پاس باشد میبایستی از لوله شاخه ای و دو عدد تیوب شیت استفاده کرد. بصورتی که از هر دو طرف، صفحه به پوسته مبدل جوش میخورد و لوله ها بصورت خطی داخل آن میروند و دیگر نیازی ب فلنج نیست و درپوش های چدنی روی خود صفحه پیچ میشوند و در مواقعی که نیاز به اسید شویی باشد، هر دو درپوش را باز میکنند و داخل کویل اسید ریخته میشود و فنر میزنند و داخل پوسته هم میتوان اسید ریخت و آن از بوشن تخلیه خارج کرد.
قیمت کویل مسی چگونه محاسبه میشود؟
قیمت کویل مسی بسته به تعداد ردیف و لوله و ارتفاع آن دارد که تعیین کننده سطح حرارتی است و پس از بررسی قیمت گذاری میشود. از آیتم های تاثیرگذار بر قیمت کویل مسی میتوان به ضخامت لوله ها اشاره نمود، شاخصی که با چشم قابل رویت نیست و میتواند تا حد بسیار زیادی بر قیمت کویل تاثیر بگذارد. ابعاد و اندازه کلی کویل یکی دیگر از عوامل کاهش یا افزایش قیمت محسوب میشود و حتما باید مورد بررسی و محاسبات قراربگیرد.
جنس متریال و مقدار مصرف مس سومین پارامتر مهم در تعیین قیمت خرید یک کویل بشمار میرود.
سایز و ضخامت لوله‌های مسی بسیار متنوع است و دارای انواع گوناگونی میباشد، پس در هنگام خرید برای دریافت یک محصول کامل و بی نقص حتما کاربری کویل را به کارشناسان ما اعلام کنید تا با بررسی آیتم‌های مصرفی و راهنمایی کامل یک محصولی مطابق با نیازتان به شما ارائه گردد.
برای استعلام قیمت لذا پیشنهاد میگردد با کارشناسان آسیا مخزن تماس حاصل فرمایید تا علاوه بر دریافت مشاوره محاسباتی، قیمت کویل مسی مورد نظر خود دریافت نمایید.
عملیات والس کاری کویل مسی چگونه میباشد که لوله ها را بطور کامل آببندی میکند؟
در قسمت مونتاژ تیوب‌های مسی ( لوله یا tube sheet ) به صفحه کویل، از دستگاه والس زنی (اکسپندر) استفاده میشود که به این دستگاه tube expander نیز می‌گویند که از یک قسمت والس و یک دریل تشکیل شده و دستگاه والس از یک لوله و چند ساچمه تشکیل شده که بر سر دریل نصب میشود.
پس از قرار دادن لوله ها در سوراخ صفحه، قسمت والس درون دهانه لوله رفته و با تغییر شکل و پهن کردن لوله توسط ساچمه ها دهانه لوله را به صفحه پرچ و عملیات والس و مونتاژ را انجام میشود.
در صورت درست انجام نشدن والس کاری امکان خارج شدن لوله از آب بندی و قاطی کردن مبدل وجود دارد.
کویل مسی بخار چیست؟
کوئل مسی بخار یکی از انواع کوئل های بخار است که کاربرد های متفاوتی دارد.این محصول نوعی انتقال دهنده حرارت است و برای افزایش و کاهش دمای قطعات به کار میرود.
کویل بخار هم در صنعت و هم در مصارف خانگی کاربرد دارد. مثلا در پکیج خانه ها که امروزه به عنوان سیستم گرمایشی ساختمان ها استفاده میشود ، از لوله های مسی با ضخامت 0/9 که مختص بخار است بهره میبرند.
این محصول انواع گوناگونی دارد و لازم است نوع آن را با توجه به نیاز خود انتخاب کنید تا با بهره وری بالا از این محصول استفاده کنید.
بطور مثال برای فشار بخار تا 6 بار از کویل بخار با ضخامت 0/9 و برای فشار 6 الی 10 بار از کویل بخار با ضخامت 1/24 استفاده میشود.
یکی دیگر از کویل های مسی بخار که در منابع و مبدل ها مورد استفاده قرار می گیرد را در ادامه درباره آن توضیح خواهیم داد.
کویل مسی بخار در منابع و مبدل:
کویل بخار مسی یکی از انواع کویل هاست که دما را توسط بخار انتقال میدهد و باانتقال بخار درون لوله ها، دمای سیال را بالا میبرد.
این نوع کویل در انواع هواساز، فن کویل و کندانسور و مبدل های حرارتی و مخازن کاربرد دارد و توانایی انتقال دمای کم را هم نیز دارد. (یک سری از کویل ها صرفا دمای زیاد و گرما را منتقل میکنند) .
خاصیت رسانایی کویل مسی از نوع آلومینیومی آن بیشتر است (انتقال دما توسط کویل مسی حدود دو برابر کویل آلومینیومی صورت میگیرد) و عمدتا در تاسیسات و برای گرمایش کاربرد دارد و در بعضی اوقات از آن بعنوان خنک کننده روغن هم استفاده میشود.
کاربرد کویل مسی بخار:
یکی از بیشترین کاربرد های این کوئل استفاده از آن در انواع آبگرم کن های خانگی و صنعتی است. به طوری که میتوان گفت در سیستم تمامی آب گرمکن ها که کاربری بخار دارند از کوئل مسی بخار استفاده میشود.
یعنی در منابع کویلدار عمودی و افقی و مبدل های حرارتی پوسته لوله مسی، که قرار است با بخار دما را انتقال دهند یک عدد کویل بخار لازم است تا این امر انجام شود.
همانطور که میدانید درجه حرارت بخار خیلی بالا میباشد، لذا میبایست کویلی با لوله مس ضخامت بالا و کاربری بخار از شرکت معتبر تهیه کنیم تا در آینده به مشکل نخوریم.
عده ای افراد سود جو و واسطه با قیمت های پایین سعی در فریب عموم مردم دارند و کویل مسی با ضخامت پایین را بجای کویل بخار به مشتریان عرضه میکنند که خیلی زود کویل سوراخ شده و دیگر کاربردی ندارد و متاسفانه از آن افراد هم دیگر خبری نیست!
فقط یک نوع از کوئل مسی بخار قابلیت سرمایش دارد که آن هم نوعی است که از کوئل های فین دار ساخته میشوند. باقی مدل ها برای گرمایش به کار میروند.
کویل مسی در سیستم تهویه مطبوع
یکی از مهم‌ترین بخش‌های صنعت سیستم‌های تهویه مطبوع هستند. بیشترین کاربرد مبدل‌های حرارتی درسیستم‌های تهویه مطبوع و گرمایش است. الزامات برای افزایش بازده در این سیستم‌ها باعث شد تا کاربرد مس در سیستم‌های مدرن افزایش یابد.
خاصیت ضد میکروب بودن دلیل افزایش استفاده آن است. در سیستم‌های تهویه مطبوع و تبرید که از مس استفاده شده است امکان رشد باکتری ، کپک و میکروب به شدت کاهش می یابد . این موضوع باعث جلوگیری از ایجاد بو و هدر رفت انرژی نیز میشود
تعمیر و اسیدشویی کویل مسی چگونه است؟
در منابع کویل دار و مبدل های حرارتی از کویل مسی استفاده میشود که دارای راندمان حرارتی بالایی هستند اما یکی از مشکلات آنها رسوب گرفتن لوله‌های مسی است.
اسیدشویی و نظافت آسان این مبدل‌ها این مشکل را حل کرده است که در مطالب بالا به نحوه باز و بسته کردن آن اشاره کردیم و معمولا در بازه‌های زمانی ۲ ساله لوله‌های مسی را اسیدشویی و نظافت میکنند.
لوله های مسی در صورت رسوب گرفتن دیگر راندمان حرارتی لازم را ندارند و با افت فشار و اتلاف انرژی مواجه میشوند.
برای شست و شوی کویل از اسید دیسکلر استفاده میشود که میبایست در فضای باز با استفاده از دستکش و ماسک، کویل را درون یک بشکه یا روی زمین قرار داد و اسید را روی آن ریخت و تا تمیز شدن لوله ها صبر کرد و سپس کویل را از درون بشکه خارج کرده و با آب شست و شو میدهیم.
در صورت عدم تمیز شدن کامل کویل،عملیات فوق را مجددا تکرار می‌نماییم.
دقت داشته باشید کویل های که رسوب فراوانی دارند و چند سالی اسید شویی نشده را بیشتر از دوبار اسیدشویی نکنید، زیرا منجر به سوراخ شدن آنها میشود.
تیم کارشناسی آسیا مخزن با بهره گیری از جوان ترین مهندسین کشور توانسته است به حل مشکلات مربوط به گرمایش، تاسیسات مکانیکی و شیمیایی و خنک کاری بپردازد. همچنین این تیم در راستای بهبود چرخه صنعت در عرصه تولید نیز پیشرو بوده و در تلاش است بهترین خدمات را برای شما مشتریان عزیز به ارمغان آورد.
مس یکی از فلزات گران بهاء در سطح جهانی بحساب می آید.
بر همین اساس معیار اصلی برای قیمت گذاری کویل های مسی متراژ لوله و مقدار وزن لوله با توجه به ضخامت آن میباشد.
قیمت کویل مسی بسته به تعداد ردیف و لوله و ارتفاع آن دارد که تعیین کننده سطح حرارتی است و پس از بررسی قیمت گذاری میشود. از آیتم های تاثیرگذار بر قیمت کویل مسی میتوان به ضخامت لوله ها اشاره نمود، شاخصی که با چشم قابل رویت نیست و میتواند تا حد بسیار زیادی بر قیمت کویل تاثیر بگذارد. ابعاد و اندازه کلی کویل یکی دیگر از عوامل کاهش یا افزایش قیمت محسوب میشود و حتما باید مورد بررسی و محاسبات قراربگیرد.
جنس متریال و مقدار مصرف مس سومین پارامتر مهم در تعیین قیمت خرید یک کویل بشمار میرود.
سایز و ضخامت لوله‌های مسی بسیار متنوع است و دارای انواع گوناگونی میباشد، پس در هنگام خرید برای دریافت یک محصول کامل و بی نقص حتما کاربری کویل را به کارشناسان ما اعلام کنید تا با بررسی آیتم‌های مصرفی و راهنمایی کامل یک محصولی مطابق با نیازتان به شما ارائه گردد.
برای استعلام قیمت لذا پیشنهاد میگردد با کارشناسان آسیا مخزن تماس حاصل فرمایید تا علاوه بر دریافت مشاوره محاسباتی، قیمت کویل مسی مورد نظر خود دریافت نمایید.
